SDN การบําบัดก๊าซ อุตสาหกรรม Baghouse เครื่องเก็บฝุ่น

SDN การบําบัดก๊าซ
เครื่องเก็บฝุ่นในบ้านกระเป๋า

หลักการการทํางานของการกําจัดฝุ่นชนิดถุง คือกระบวนการของการใช้ผ้ากรองที่แปรรูปด้วย棉花, 羊毛, หรือเส้นใยประดิษฐ์เพื่อจับอนุภาคฝุ่น

เครื่องกรองกระเป๋ามีข้อดีต่อไปนี้

1 ประสิทธิภาพในการกําจัดฝุ่นสูง โดยเฉพาะสําหรับผงละออง

ความสามารถในการปรับปรุงที่แข็งแกร่ง สามารถจัดการกับปนเปื้อนอนุภาคชนิดต่าง ๆ (รวมถึงฝุ่นที่มีความต้านทานเฉพาะสูงที่ยากที่จะจัดการกับเครื่องปนเปื้อนอิเล็กทรอสตาติก)ตามความสามารถในการแปรรูป, มันสามารถออกแบบเป็นกรองกระเป๋าเล็กหรือห้องกระเป๋าใหญ่

3 เมื่อความยืดหยุ่นในการทํางานสูงและปริมาณฝุ่นของก๊าซเข้าเปลี่ยนอย่างสําคัญ มันมีผลกระทบน้อยต่อประสิทธิภาพการกําจัดฝุ่นประสิทธิภาพในการกําจัดฝุ่นยังมีความมั่นคงในระดับหนึ่งของความสม่ําเสมอในส่วนของความเปลี่ยนแปลงของความเร็วการไหลของอากาศ;

4 โครงสร้างที่เรียบง่าย การใช้งานที่ยืดหยุ่น การรีไซเคิลวัสดุแห้งง่าย และไม่จําเป็นต้องบําบัดสลัด

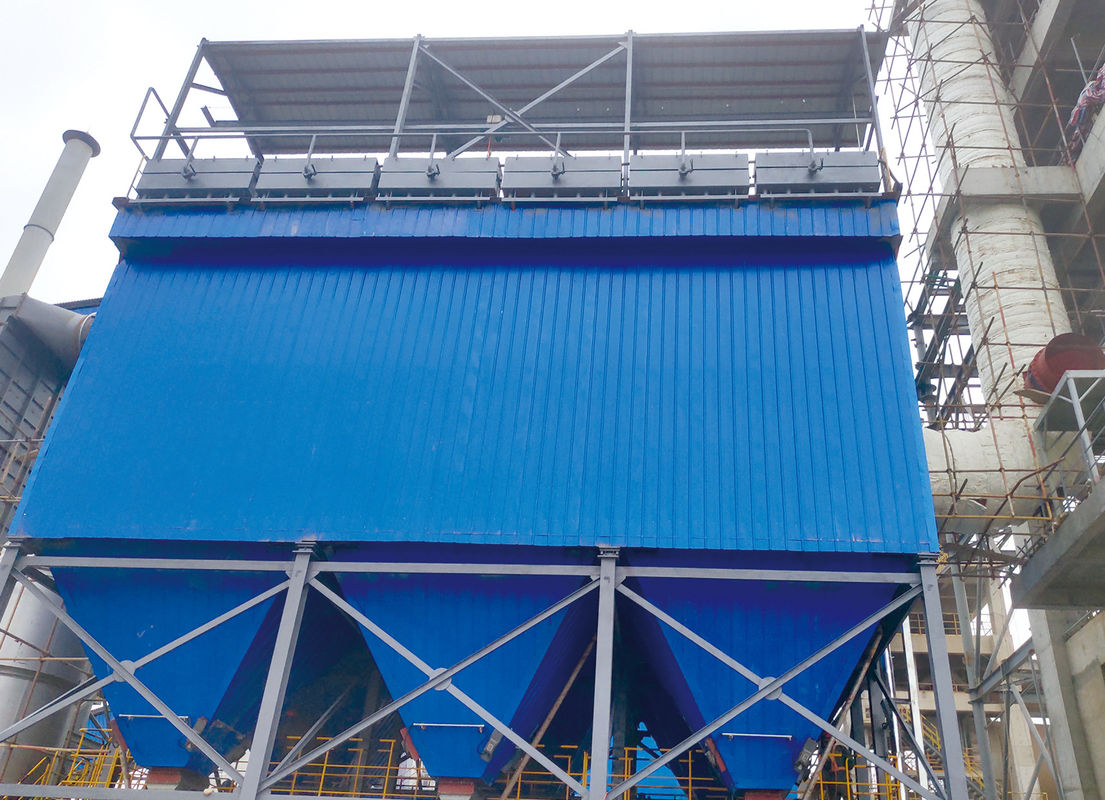

เครื่องกรองกระเป๋าตัวทั่วไปถูกแสดงในรูปต่อไปนี้

จากรูปนี้ เราเห็นว่ามีถุงกรองหลายถุงแขวนอยู่ในกล่อง เมื่อกระแสอากาศฝุ่นผ่านถุงกรองและก๊าซที่สะอาดถูกปล่อยออกจากช่องออกในระยะเวลาคงที่ (สามารถปรับตามสภาพการทํางาน) ระบบการไหลกลับอากาศถูกใช้โดยอัตโนมัติผ่านวาล์วกระแทกไฟฟ้าแม่เหล็กและฝุ่นที่เก็บไว้บนผนังกระเป๋าถูกเป่าและสั่นสะเทือนโดยการไหลของอากาศความเร็วสูงในถังเถ้าล่าง.

กระบวนการกําจัดฝุ่นแบบถุงแบ่งออกเป็นสองขั้นตอน: อย่างแรก ก๊าซฝุ่นผ่านผ้ากรองที่สะอาดสายใยของถุงกรองมีบทบาทหลักในการเก็บฝุ่นในขณะนี้ช่องว่างระหว่างเส้นใยบนผ้ากรองที่สะอาดใหญ่ ดังนั้นประสิทธิภาพการกําจัดฝุ่นไม่สูงส่วนหนึ่งของฝุ่นถูกฝังในช่องว่างระหว่างเส้นใยของผ้ากรอง, ลดระยะห่างและปกคลุมพื้นผิวของผ้ากรอง, รูปแบบชั้นของฝุ่น ในระยะนี้การกรองก๊าซฝุ่นส่วนใหญ่ขึ้นอยู่กับชั้นฝุ่นบทบาทของชั้นฝุ่นใหญ่กว่าของผ้ากรองมากซึ่งเป็นการปรับปรุงประสิทธิภาพของกรองถุงได้อย่างมาก นั่นก็คือกรองถุงสามารถบอกว่าใช้อนุภาคฝุ่นเพื่อปิดการหลบหนีของอนุภาคฝุ่นการบรรลุเป้าหมายในการรวบรวมและกรองฝุ่นอย่างไรก็ตาม มันไม่ได้หมายความว่า หนากว่าชั้นฝุ่น ดีขึ้น เมื่อความหนาของชั้นฝุ่นถึงความหนาที่แน่นอน ความสูญเสียความต้านทานของก๊าซเป็นใหญ่เกินไปส่งผลให้การบริโภคพลังงานที่มากเกินไปของเครื่องเก็บฝุ่นและแม้กระทั่งทําให้เกิดความเสียหายบางอย่างเพราะฉะนั้น หลังจากที่ฝุ่นสะสมขึ้นถึงความหนาที่กําหนดแล้ว ต้องใช้วิธีทําความสะอาดต่างๆ เพื่อปล่อยฝุ่นเหล่านี้ออกจากเครื่องเก็บฝุ่น

ข้อที่กล่าวมาข้างต้นนี้เพียงแค่นําเสนอวิธีการกําจัดฝุ่นของกรองถุง ขณะที่หมวดหมู่ต่อไปนี้นําเสนอกลไกกําจัดฝุ่นของกรองถุง

อันดับแรกคือผลการกรอง เมื่อขนาดอนุภาคของฝุ่นใหญ่กว่ารูปร่างของผ้ากรองหรือรูปร่างระหว่างอนุภาคที่ฝากไว้บนผ้ากรองฝุ่นถูกจับเนื่องจากข้อเท็จจริงที่ว่าขุมขนของผ้ากรองใหม่ใหญ่กว่าขนาดของอนุภาคฝุ่นเมื่อฝุ่นจํานวนมากฝากบนผิวของผ้ากรอง, ผลการเก็บรักษาเพิ่มขึ้นอย่างมาก.

ต่อมาคืออิเนอร์เซียล คอลลิชั่น อิเนอร์เซียล คอลลิชั่น เมื่อกระแสอากาศที่ฝุ่นอยู่ใกล้เส้นใยผ้ากรองและอนุภาคฝุ่นจะยังคงเคลื่อนย้ายไปข้างหน้าในเส้นตรง เนื่องจากความอ่อนแอเมื่อพวกมันชนกับเส้นใย พวกมันจะถูกจับและรวบรวมทุกอนุภาคฝุ่นขนาดใหญ่ภายในเส้นวิกฤตของเส้นทางฝุ่นสามารถไปถึงผิวของเส้นใยและถูกจับได้อิเนอร์เซียลความสัมผัสนี้เพิ่มขึ้นกับการเพิ่มขนาดอนุภาคฝุ่นและความเร็วการไหล.

อีกครั้งหนึ่ง, มีอิเล็กทรอสตติกและผลกระทบการแพร่ระบาย ฝุ่นขนาดเล็กกว่า 1 μm ส่วนใหญ่ถูกกําจัดโดยการแพร่ระบายและปฏิสัมพันธ์อิเล็กทรอสตติกที่ความเร็วการไหลของอากาศที่ต่ําส่วนละอองฝุ่นที่เล็กกว่า 1 μm ตกจากสายน้ําใต้การกระแทกของโมเลกุลก๊าซและได้รับการเคลื่อนไหว Brownian เหมือนโมเลกุลก๊าซระหว่างการเคลื่อนไหว พวกมันเข้าสัมผัสกับเส้นใยและแยกออกจากการไหลของอากาศ ปรากฏการณ์นี้เรียกว่าการกระจายมันเพิ่มขึ้นเมื่อความเร็วการไหลของอากาศลดลง และเส้นใยและกว้างฝุ่นลดลงโดยทั่วไป ทั้งฝุ่นและผ้ากรองสามารถแบกชาร์จได้ เมื่อชาร์จที่แบกโดยทั้งสองตรงกันข้าม ฝุ่นจะถูกซับซ้อนง่ายบนผ้ากรอง,ดังนั้นถ้ามีสนามไฟฟ้าภายนอก อิเล็กทรอสเตติกสามารถเพิ่มผลได้ โดยเพิ่มประสิทธิภาพในการกําจัดฝุ่น

การเคลื่อนไหวครั้งสุดท้ายเป็นของแรงโน้มถ่วง เมื่อกระแสอากาศฝุ่นที่เคลื่อนไหวช้า ๆ เข้าสู่เครื่องเก็บฝุ่นฝุ่นที่มีขนาดและความหนาแน่นของอนุภาคสูง อาจลงตัวตามธรรมชาติเพราะแรงโน้มถ่วง.

อุปกรณ์กําจัดฝุ่นทั้งสี่ตัวไม่ได้ทํางานพร้อมกัน ความสําคัญของอุปกรณ์กําจัดฝุ่นที่แตกต่างกันขึ้นอยู่กับสภาพที่แท้จริง เช่น คุณสมบัติฝุ่นลักษณะโครงสร้างกรองกระเป๋าและสภาพการเคลื่อนไหว

โครงสร้างหลัก

เครื่องกรองกระเป๋าประกอบด้วย 3 ส่วน ประกอบด้วยวัสดุกรอง วิธีการกําจัดฝุ่น และระบบควบคุมการกําจัดฝุ่น

1วัสดุกรอง

การพัฒนาวัสดุกรองกระเป๋าโดยหลัก ๆ หมุนเวียนรอบสามด้าน: วัสดุ, โครงสร้างผ้า, และเทคโนโลยีการบํารุงผิวสื่อกรองเป็นส่วนใหญ่ทําจากเส้นใยธรรมชาติ เช่น ผ้าใบและผ้าใบในช่วงปี 1970 ด้วยการพัฒนาอุตสาหกรรมน้ํามัน สายใยสังเคราะห์และวัสดุกรองที่พัฒนาเพื่ออุณหภูมิการทํางานสูง, การดูดซึมความชื้นที่ต่ําและความทนทานต่อการกัดกรอง วัสดุกรองมักจะใช้เส้นใยสังเคราะห์และเส้นใยไม่เป็นอินทรีย์เพื่อแทนที่เส้นใยธรรมชาติและวัสดุกรองประสิทธิภาพที่ดี เช่น สายใยแก้ว, โพลยามิดหอม และโพลีเททราฟลูโรเอเธลีน (PTFE) ออกมาอย่างต่อเนื่องด้วยการขยายวงกว้างของกรองกระเป๋า และความต้องการที่เข้มงวดมากขึ้นสําหรับตัวชี้วัดการปล่อยสารสกัดสิ่งแวดล้อมการพัฒนาสื่อกรองเพียงในแง่ของวัสดุและโครงสร้างผ้ามันจําเป็นต้องพัฒนาเทคโนโลยีหลังการรักษาเพื่อปรับปรุงคุณสมบัติทางกายภาพและเคมี และฟังก์ชันการทําความสะอาดของสื่อกรอง, และเพิ่มประสิทธิภาพการกรอง เทคนิคการรักษาหลังสําหรับวัสดุกรองประกอบด้วย "การบําบัดก่อนการเคลือบ", "การบําบัดการบําบัดการเผาผลาญร้อน", "การบําบัดการเคลือบผิว" เป็นต้นการบําบัดก่อนการเคลือบประกอบด้วยการละลายผงที่ได้รับการเตรียมไว้ในวัสดุถุงกรองที่เย็บโดยใช้กระบวนการพิเศษ, แล้วติดมันด้วยยาแน่น เพื่อให้เกิดการเก็บฝุ่นที่มีประสิทธิภาพ ก่อนการใช้ถุงกรองการแก้ไขข้อเสียของประสิทธิภาพในการกําจัดฝุ่นที่ต่ําในช่วงต้นของวัสดุกรองใหม่; หลังการม้วนละลายร้อนและการรักษาพื้นผิวบนพื้นผิวกรองฝุ่นของเข็มเจาะฝุ่น, พื้นผิวเรียบและขุมขนผิวกลายเป็นเล็กขึ้น, ซึ่งส่งเสริมการกําจัดฝุ่น,ปรับปรุงอัตราการสะสมฝุ่นและลดความต้านทาน การบํารุงผิวเคลือบที่เกี่ยวข้องกับการบํารุงผิวของวัสดุกรองด้วยฟิล์ม PTFE โดยการผูกติดหรือกดร้อนวัสดุกรองหนังบางที่เกิดจากการรักษาผิวเคลือบใช้เทคโนโลยีแยกเยื่อเพื่อบรรลุการกรองผิวจริงประสิทธิภาพการกรองของมันสูง ความต้านทานลดลงมาก และประหยัดพลังงาน มันถูกใช้อย่างแพร่หลายในพื้นที่ที่มีความต้องการสิ่งแวดล้อมที่สูงขึ้น

ในช่วงทศวรรษที่ 1980 จีนได้พัฒนาเส้นใยซัลโฟนอารามิด ที่ทนต่ออุณหภูมิสูง และฟิลท์ที่ทําด้วยเข็มอารามิดที่สามารถทนอุณหภูมิสูงถึง 210 °C และนําไปใช้ในการบําบัดก๊าซควันในอุณหภูมิสูงในอุตสาหกรรมเช่นอุตสาหกรรมเหล็กการพัฒนาและการผลิตผลิตภัณฑ์ฟิลท์ที่ทําจากเส้นใยสังเคราะห์ ที่ทนต่ออากาศและกันน้ําได้โดยพื้นฐานตอบสนองความต้องการการกําจัดฝุ่น.

ส่วนใหญ่ของเครื่องกรองกระเป๋าครัวเรือนใช้วัสดุกรองผ้าปูแบบดัดเข็มแบบประเพณี ซึ่งเป็นส่วนหนึ่งของระบบกรองลึกโดยพึ่งพาชั้นอนุภาคฝุ่นขนาดเล็กที่ถูกจับบนวัสดุกรองสําหรับการแยกโดยทั่วไป, มีปัญหา เช่น ความต้านทานการกรองที่สูงและความถี่ที่สูง, ทําให้อายุการใช้งานของถุงกรองค่อนข้างสั้นและการทํางานค่อนข้างยาก.ในช่วงปีที่ผ่านมาก๊าซควันอุณหภูมิสูงถูกผลิตเพื่อตอบสนองสภาพการณ์ของประเทศและอุตสาหกรรมโลหะของจีนความต้องการสําหรับถุงกรองกําจัดฝุ่นได้นําไปสู่การพัฒนาชุดของวัสดุกรองเจาะเข็มที่ทนอุณหภูมิสูง, ซึ่งประกอบด้วยเส้นใยทนอุณหภูมิสูงสองเส้นหรือมากกว่า ผสมผสมผสมผสมและชั้นมีคุณสมบัติในการกําจัดฝุ่นได้ง่าย, กันน้ํา, กันน้ํามัน, ป้องกันสแตตติก, เป็นต้น พวกเขาถูกใช้อย่างแพร่หลายในส่วนต่างๆ เช่น เหล็ก, โลหะไม่เป็นเหล็ก, อุตสาหกรรมเคมี, คาร์บอนดํา, วัสดุก่อสร้าง, และพลังงาน

2วิธีทําความสะอาดฝุ่น

ผลลัพธ์การทําความสะอาดเป็นตัวชี้วัดสําคัญของการทํางานของเครื่องเก็บฝุ่น และวิธีการทําความสะอาดส่วนใหญ่แบ่งออกเป็นสามประเภทและการทําความสะอาดหัวใจในช่วงปีที่ผ่านมา มีวิธีการทําความสะอาดฝุ่นใหม่ๆ เช่น การใช้กลไกสั่นยืดหยุ่นเพื่อทําความสะอาดฝุ่น และการใช้คลื่นเสียงเพื่อช่วยทําความสะอาดฝุ่น เป็นต้น

การทําความสะอาดด้วยการสั่นสะเทือนทางกล คือกระบวนการที่ใช้กลไกสั่นสะเทือนทางกล เพื่อลากกระเป๋ากรองสําหรับการสั่นสะเทือนทางราบหรือใช้อุปกรณ์วงล้อแบบแปลกเพื่อสั่นกรอบถุงกรอง หรือยกกรอบถุงกรองเป็นประจําเพื่อทําความสะอาดหรือใช้กลไกพิเศษเพื่อบิดถุงกรองในมุมหนึ่ง เพื่อทําให้ฝุ่นบิดและสะอาด

การทําความสะอาดระบายอากาศกลับ คือการใช้ระบายอากาศที่ตรงข้ามกับการไหลของอากาศที่กรอง เพื่อทําให้ถุงกรองบิดและทําให้ชั้นฝุ่นตกออกและกลมวงกลมวงกลมวงกลมวงกลมวงกลมก๊าซสะอาด หรือก๊าซอื่น ๆ ผลการทําความสะอาดของมันมีสองประการเนื่องจากการเปลี่ยนแปลงทิศทางการไหลของอากาศ, ถุงกรองได้รับการขยายและการสับสนสั่นสะเทือน, ทําให้ก้อนฝุ่นหล่นออก มีสองรูปแบบของการทําความสะอาดการไหลของอากาศกลับ:การทําความสะอาดการเป่ากลับ และการทําความสะอาดการดูดกลับเมื่อการจัดการกับการไหลของฝุ่นและก๊าซขนาดใหญ่ สากลดกลับมักจะใช้สําหรับการกําจัดฝุ่นแหวนอากาศกลับเป่าล้างเถ้าเป็นแหวนกลมขอบวางบนด้านนอกของกรองในกระเป๋ากรองกลมกลมแหวนสามารถเคลื่อนย้ายขึ้นและลงและเชื่อมต่อกับก๊าซแรงดันสูงหรือพัดลมแรงดันสูงผ่านเชือกแหวนอากาศลมกลับมีความสามารถที่แข็งแกร่งในการทําความสะอาดฝุ่นและเหมาะสําหรับถุงกรองทําจาก feltเครื่องกรองถุงล้างกลับหมุนย้อนรับชนิดกรองภายนอกในล่างและห้องอากาศสะอาดมีท่อ cantilever ที่หมุนกระแสอากาศ backwash ถูกส่งจากท่อกลางไปยัง cantilever rotary, และถูกเป่าลงไปในถุงกรองตามแนวตั้งผ่านช่องฉีด ทําให้ถุงกรองบวมและสั่นฝุ่นออก ทําให้บรรลุจุดประสงค์ของการทําความสะอาด

เครื่องกรองกระเป๋าสําหรับการทําความสะอาดเจ็ตแรงผลักดันพึ่งพาการก๊าซปริมซับเพื่อฉีดกระแสอากาศความเร็วสูง (ที่เรียกว่าก๊าซประถม) ผ่านช่องเล็กของท่อเป่าผ่านวาล์วแรงผลักดันก๊าซประจํานําหลายครั้งก๊าซรอบ ๆ (เรียกว่าก๊าซประจํานํา) ลงในถุงกรองผ่าน inducerสร้างคลื่นก๊าซที่ทําให้วัสดุกรองขยายและสั่นสะเทือนอย่างรวดเร็ว ทําให้มีการทําความสะอาด

ตามความดันการฉีดที่แตกต่างกัน, มันสามารถแบ่งออกเป็นสองประเภท ได้แก่ ภาวะแรงดันสูงและแรงดันต่ํา.7MPaเนื่องจากความดันการฉีดสูง การฉีดกระแทกแรงดันสูง จะส่งผลกระทบต่ออายุการใช้งานของถุง และมีอุปกรณ์การตั้งค่าแหล่งก๊าซมากมาย ระบบฉีดที่ซับซ้อนการลงทุนครั้งเดียวขนาดใหญ่, และส่วนที่เปราะบางหลายส่วน. ดังนั้น, กระแทกแรงดันสูงมีแนวโน้มไปสู่การพัฒนากระแทกแรงดันต่ํา. กระแทกแรงดันต่ําคือการเพิ่มกล่องเก็บของบนพื้นฐานของกระแทกแรงดันสูง,ที่ออกแหล่งก๊าซความดันต่ําสําหรับการจําหน่ายก๊าซวาล์วฉีดติดตั้งอยู่ด้านล่างของกล่องเก็บอากาศ เมื่อวาล์วปิดมันกดประตูวาล์ว เมื่อเปิดการไหลของอากาศความดันต่ําจากกล่องเก็บอากาศ เข้าไปในถุงผ้า, มีบทบาทในการทําความสะอาดฝุ่น วิธีทําความสะอาดนี้มีลักษณะของความสามารถในการทําความสะอาดที่แข็งแกร่งและผลการทําความสะอาดที่ดี และปัจจุบันถูกใช้อย่างแพร่หลายในหลายอุตสาหกรรม

3ระบบควบคุมการทําความสะอาดเถ้า

วิธีการกําจัดฝุ่นที่เก่าแก่ที่สุด ถูกควบคุมโดยมนุษย์ ตามด้วยการใช้เวลาระบบควบคุมกระแทกถูกนําไปใช้ในการควบคุมการกําจัดฝุ่นของกรองถุง, ด้วยการควบคุมแบบเปิดวงจรและระบบควบคุมวงจรปิดที่มีอยู่วาล์วไฟฟ้าแม่เหล็กถูกควบคุมโดยตรงโดยใช้สัญญาณออกของมันในโหมดควบคุมแบบเปิดวงจร: การทําความสะอาดถูกควบคุมขึ้นอยู่กับเวลาหรือความสูญเสียความดันของเครื่องเก็บฝุ่น การควบคุมวงจรปิดสามารถใช้เพื่อลดปริมาณก๊าซที่ใช้ในการทําความสะอาดหรือการบริโภคพลังงานของเครื่องเป่ากลับ, ขยายอายุการใช้งานของวาล์วและถุงกรองระบบควบคุมการทําความสะอาดเถ้า ใช้คอมพิวเตอร์ควบคุมความแตกต่างความดันคงที่ หรือควบคุมวงจรปิดระยะเวลาซึ่งมีฟังก์ชัน เช่น การตรวจจับ การควบคุม และสัญญาณเตือน

สาขาวิสาหกรรมที่เกี่ยวข้องหลัก:

อุตสาหกรรมทั้งหมดที่ผลิตฝุ่นอุตสาหกรรมและก๊าซออก เช่น โรงงาน PCB, โรงงานบํารุงล้างขยะก่อสร้าง, โรงงานครึ่งนํา, โรงงานอาหาร, โรงงานแปรรูปอะไหล่รถยนต์,และอื่นๆ
